不同材料比較

若最終的產品對彈片的阻值要求比較高，建議使用不銹鋼（雙面鍍鎳）或者不銹鋼（單面鍍金）材料。

---

平頭荷重（壓力）測試頭

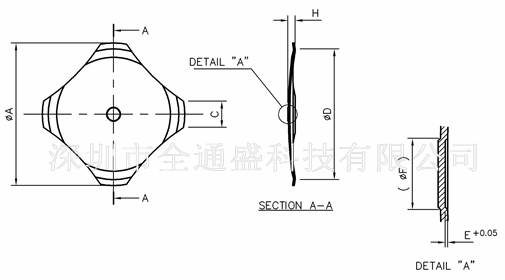

此彈片有要求使用平頭測試頭進行荷重（壓力）測試，荷重（壓力)測試頭的F直徑為 2.0(mm),平頭荷重（壓力）測試頭如下圖(尺寸單位mm)所示:

---

使用方法

彈片測試時，請註意一些事項如下：

1. 安裝彈片放置工作槽位時，確保彈片放置的工作槽位在一個平整的平面上。
2. 彈片安裝過程中，盡量不要用手指按彈片。若是用手指按過的彈片，盡量不要用於產品上。
3. 彈片安裝的工作槽位需要預留多余的空間，避免彈片受壓變形時導致彈片向外延展，若余量不足導致彈片受壓變形而影響彈片正常的使用壽命。
4. 使用彈片不要總是按壓彈片，避免造成失靈或者損壞，按鍵頻率更不要太快，一般在3~5s一次不要低於這個數。
5. 彈片不能長期侵泡在水中，在水中時間久了表面會行成一層氧化膜，影響導電。
6. 彈片壽命測試時，建議使用球型矽膠頭，避免測試過程中受壓導致彈片破損。
7. 彈片壓力測試時，需要根據產品規格書要求進行測量，檢測壓力時先預先釋放彈片的應力，先預按10次後再進行壓力檢測。壓力測試頭有規定要求，產品規格書有測試要求。
8. 彈片使用時，盡量使用同一批次彈片，避免不同批次彈片混合使用。

---

常用鏈接

單位換算   常見問題  產品展示   產品分類檢索   產品尺寸索引   快速檢索   全能搜索

---

產品簡介

金屬彈片（又稱鍋仔片或metal dome, snap dome），(因為其開關像倒扣過來的鍋,故俗稱 鍋仔片, 或' 鍋子片'），英文 metal dome,采用不銹鋼製成， 是開關上的一個重要組成部分，借助於金屬彈片的的導通性，在使用者和產品之間起到一個優質的開關的作用。同時，利用金屬彈片的穩定回彈力（按下後自動復位），其特點超長的壽命，給使用者提供優質的觸覺反饋。金屬彈片所使用的材料比較薄（通常使用0.05mm~0.15mm）不銹鋼鋼帶（鋼材牌號通常使用301或者304），金屬彈片是開關上的一個重要的組成部分。金屬彈片主要應用於薄膜開關、接觸開關、PCB板、FPC板，醫療器械等產品中。

金屬彈片的工作原理：薄膜按鍵上的金屬彈片位於PCB板上的導電部位(大部分位於線路板上的金手指上方），當受到按壓時，彈片的中心點下凹，接觸到PCB上的線路,從而形成回路，電流通過，整個產品就得以正常工作。

彈片采用進口不銹鋼材料，此材料含碳量低(0.08%)，抗氧化度高, 本產品品質優良，性能好。產品通過SGS認證，提供可靠的質量保證，符合歐盟REAH法規和RoHS指令，產品符合環保要求。

---

金屬彈片（鍋仔片）的工作原理

26431f1e111f17431344174745431344421e1e43111e1f1e1143111f471e12431344114713431244421f4543131e431f4043111f161e10434044451f47431e1f101e12431e1e101f4543101e451e1f431f1e4244134312441e1e4743111f471e12431f1e111f17431344174745431344421e1e43111e1f1e11431244421e4243101f10444513161215121443101f4244404312441e1e4743111f471e12431344161e43431f1f444444431f1e15471e431244421e42141e431347124711431f1e15471e43131e1e1e10431244421e4243101f104445431144111f47431e4411474043101f4244404312441e1e4743111f471e12431f1e111f1743101e1f1e4443101e451e114312441e1e4743101f10441f434044451e1f434044451e4543111f13441043131e401f1143131e1e441643101e451e1f431347151f1543101f1f1e14434044451e45431344421e1e43111e1f1e1143111f471e124312441e4742431344401e15431f44441f434312441e1e4443131e11441f434044451e4543101e434713431e4711441e43131e1e44161316121512144312441e1e4743111f471e12431144111f47431e441147401445431344431f43431e1e161e4543134442471443101e1e1f1643131f441f43431e44114740434044451e45431f1f444444431044131e17431f1e161f47431f1e171e43434044451e4543101f13441243131e161e4443111f12471443131f151e17431344164417431344431f114312444447134310474247154313441e441e431344114713431244421f4543151e161e14144314431443

---

常見彈片的包裝形式如下:



1. 彈片散包裝袋: 彈片（鍋仔片）主要包裝形式





2. 彈片貼紙: 快速組裝、節省人工、提高效率





3. 彈片編帶裝 : 用於SMD自動化上料貼片

---

行業應用

廣泛應用於手機、數碼相機、電話、MP3以及其它數碼產品等，金屬彈片(鍋仔片)是在生活中無處不在的，比如您的手機按鍵，做飯的電磁爐按鍵、各類家用電器、各種健身電子器材、各類電器、電子設備、儀表儀器等。各類行業應用僅羅列常用用途如下：

1. 各類遙控器：如門禁密碼鎖、電子密碼器、ATM機、數據采集器、金屬鍵盤、保險箱、手機、電子秤、POS機等
2. 各類鍵盤：如電視遙控器、空調遙控器、工業設備遙控器、汽車遙控鑰匙等。
3. 各類電器、電子玩具、健身電子器材：如跑步機、電飯煲、微波爐、洗衣機、電磁爐、VCD/DVD、電視機、MP3、錄音筆、電子手表、藍牙音箱等。
4. 各類電子設備、儀表、儀器、醫療設備及儀表：如電子壓力計、電子血壓計、電子血糖計等。

---
